Аналоговый внутрисхемный тестер
VI
-зонд
предназначен для поиска неисправностей в электронных устройствах.
Аппаратно-программное обеспечение прибора позволяет работать в трех режимах: анализатора вольтамперных характеристик, осциллографического пробника и осциллографа.
Конструктивно
VI
-ЗОНД может входить в состав «Блока диагностики» системы диагностики «ТЕСТ-Д» или внутрисхемного тестера ВТ-02.
1.Технические параметры
·
Напряжения питания: +5В, +15В, -15В.
·
Ток потребления по каждому каналу питания не более 200 мА.
В режиме
анализатора вольтамперных характеристик
·
Параметры тестирующего сигнала по каналу “
U
”:
- форма сигнала – синусоидальная;
- амплитуда напряжения – 10 В;
- диапазон частот ,Гц – 1, 10, 100, 1000, 2000.
·
Максимальный ток через замкнутые щупы, в зависимости от выбранного диапазона, ма – 1, 2.5, 5, 10.
·
Запуск измерения – внутренний или внешний.
В режиме осциллографического пробника
·
Параметры тестирующего сигнала по каналу “
G
”:
- форма сигнала – синусоидальная, пилообразная, импульсная;
- амплитуда напряжения – от 0В до 10 В, с дискретностью 0.1 В;
- диапазон частот, Гц – 1, 10, 100, 1000.
·
Входное сопротивление канала “Х” – не менее 1 МОм.
·
Максимальная амплитуда подаваемого сигнала на вход “Х” – не более 50В.
·
Амплитуда напряжения наблюдаемой сигнатуры - не более 50 В.
·
Запуск измерения – внутренний или внешний.
В режиме осциллографа
·
Амплитуда измеряемого сигнала до 50В.
·
Длительность развёртки, мс -1.6, 2, 5, 10, 20, 50, 100, 200, 500.
·
Входное сопротивление канала “Х” – 1 МОм.
·
Синхронизация – внутренняя или внешняя: по переднему или заднему фронту запускающего сигнала.
2. Описание методов ремонта и программное обеспечение
Вольт-амперные характеристики (ВАХ) двухполюсников радиокомпонентов разного типа или схемного набора элементов печатной платы имеют четко выраженные и легко распознаваемые формы. Снятие и анализ вольт-амперных характеристик (английская аббревиатура
VI
-
Traces
– метод Вольт-амперного следа) путем подачи на проверяемые компоненты ограниченного по току переменного напряжения с последующим наблюдением за импедансной сигнатурой результирующего тока через проверяемый элемент (рис. 1) является методом аналогового внутрисхемного тестирования
как цифровых,
так и аналоговых
электронных устройств. Неисправность радиокомпонентов в сложных электрических цепях может быть локализована даже при отсутствии детальных знаний о функционировании тестируемого устройства или документации на него
.
Так как при применении этого метода к испытываемым элементам прикладывается безопасное низковольтное и ограниченное по току тестирующее напряжение, они не могут быть повреждены.

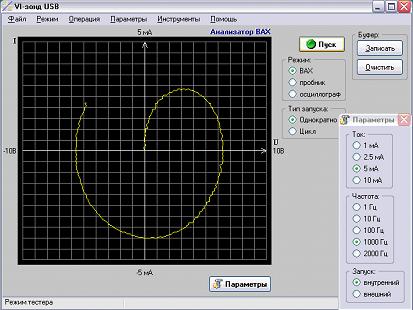

Рис. 1
Проверка вышеуказанным методом входных и выходных импедансов сложных интегральных элементов (операционных усилителей, компараторов и др.) часто не может выявить нарушений их внутренней структуры. Подобные неисправности выявляются только проверкой функционирования .
Рис. 2
Для проверки аналоговых элементов, основу которых составляют операционные усилители, применим осциллографический пробник, представляющий собой
многофункциональный генератор и осциллограф, синхронизированный по запуску задающим сигналом генератора. Это позволяет получить и сравнить осциллограммы входного и выходного сигналов тестируемого элемента (рис. 2). Входной сигнал может быть задан в виде синусоиды, пилообразного напряжения или в импульсной форме с возможностью регулировки амплитуды и частоты. При использовании осциллографического пробника на объект контроля должны быть поданы соответствующие напряжения питания.
В обоих режимах работы используется встроенный цифровой осциллограф, который может работать и как автономное устройство (рис.3). Частотные свойства его ограничены, он применяется в основном при тестировании низкочастотных цифро-аналоговых устройств (электроприводов и т.п.). Одной из особенностей осциллографа является его использование при функциональном тестировании электронных устройств, где имеется возможность съема и запоминания осциллограмм при запуске с любого такта диаграммы теста.

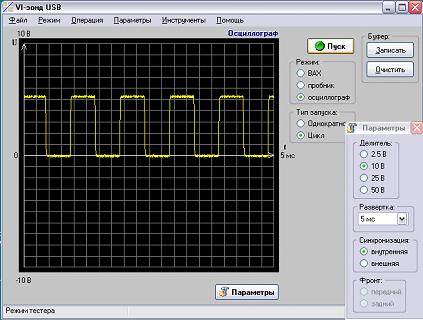

Рис. 3
Сигнатуры и временные диаграммы, полученные в режимах анализатора ВАХ, пробника и осциллографа, можно записать в эталонный файл, который может содержать до 32000 диаграмм. Таким образом, имеется возможность тестирования электронных устройств путем сравнения полученных и эталонных диаграмм.
Диагностика тестером
VI
-зонд предполагает поконтактное тестирование элементов электронных устройств (метод
PinByPin
)
Уменьшенная скорость тестирования по сравнению с аналогичными устройствами, использующими для тестирования многоконтактные пробники и клипсы, как показала практика, не снижает производительности ремонта. Для определения неисправности пользователю в любом случае требуется визуально проанализировать каждую диаграмму. Автоматизированное сравнение ВАХ с одной стороны заметно усложняет аппаратную и программную части устройства, с другой стороны не дает должного эффекта, так как даже одинаковые по типу микросхемы разных изготовителей имеют разные ВАХ. Кроме того при использовании многоконтактных пробников возникают проблемы с их контактированием, а для большинства микроконтроллеров и ПЛИС подобные пробники достаточно дороги или приобрести их невозможно.
Аналоговый тестер VI -Зонд, являющийся составной частью системы диагностики «Тест-Д», в основном предназначен для локализации неисправного компонента после проведения функционального тестирования. Он позволяет обнаружить неисправности , которые трудно определить c помощью другого тестового оборудования и обладает следующими достоинствами :
- возможность тестирования электронных компонентов с любыми типами корпусов, включая БИС, ПЛИС и любой плотностью монтажа;
- возможность тестирования электронных устройств через установленные на них разъемы любых типов, а также имеющиеся на плате контрольные точки;
- простая аппаратная реализация и меньшая стоимость по сравнению с аналогичными устройствами, в которых применяются многоконтактные пробники.
|
