Модернизация систем диагностики ТДК3, «Тест-Д»
до уровня «ТЕСТ-Д USB»

     Новые модели системы диагностики«ТестД1 USB» и «ТестД3 USB» управляют-ся от порта USB персонального компьютера, который работает под WINDOWS 98, 2000, XP, VISTA.
     В новых моделях изменилась как аппаратная часть, так и программное обеспечение. Ядром нового блока диагностики является процессорная плата, представляющая собой одноплатный промышленный компьютер, который осуществляет управление контрол-лерами ввода-вывода и работает под управлением операционной системы MS DOS 6.22. Связь с персональным компьютером осуществляется посредством преобразователя COM-USB, который с одной стороны подключается к COM порту процессорной платы, а с другой - к порту USB персонального компьютера. Функциональные возможности моделей «ТестД1 USB» и «ТестД3 USB» существенно расширились. Изменился интерфейс программ диагно-стики, упростился процесс создания новых тестов.
     В то же время общая структура системы диагностики не изменилась. Все тесты, созданные для ранее поставляемых систем, работают на новых моделях. Поэтому имеется возможность модернизации систем диагностики ТДК3, «ТЕСТ-Д» до уровня новых систем.
Для пользователей, желающих доработать ранее приобретенные системы до уровня новой модели «ТЕСТ-Д  USB», предлагается следующие варианты модернизации:

Вариант 1.
     Управляющий компьютер существующего диагностического комплекса ТДК3, ТЕСТ-Д подключается к порту USB персонального компьютера посредством поставляемого устройства COM-USB
     В качестве персонального компьютера может использоваться ноутбук или любой другой компьютер, имеющий минимальную конфигурацию: процессор Pentium III, частота процессора 1 гГц, память 256 Мбайт, монитор SVGA,манипулятор MOUSE, два свободных порта USB.
     На компьютер комплекса ТДК3, ТЕСТ-Д устанавливаются новые управляющие DOS-программы, а на персональный компьютер программное обеспечение, работающее под WINDOWS. Все диагностические тесты, работающие на старом программном обеспечении, могут быть преобразованы в новый формат самим пользователем.

Вариант 2
      Выполняется модернизация блока диагностики, который для доработки должен быть отправлен на предприятие-изготовитель системы диагностики.
      Рассмотрим конструкцию модернизированного блока диагностики системы «ТЕСТ-Д3». В блок диагностики  (рис. 2) монтируется объединительная плата, в которую устанав-ливаются процессорная плата (поз. 1) и два существующих контроллера IO96-02 (поз.2). Питание процессорной платы и контроллеров осуществляется от системного источника пи-тания (поз.3). Новые плата управления «VI-зонда» (поз.7) и источник питания тестеров «ВТЦМ-32» и «VI-зонд» (поз.5) устанавливаются вместо существующих. Дополнительно в блоке размещается плата индикации работы функционального тестера (поз.4).
Аналогично выполняется модернизация блока диагностики систем «ТЕСТ-Д1» и «ТЕСТ-Д2».

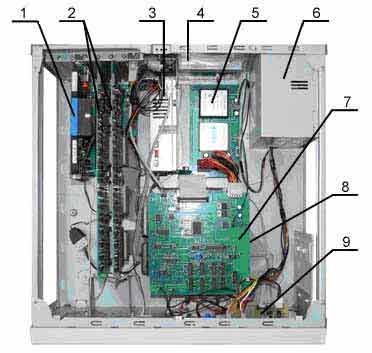

Рис. 2 Блок диагностики АСД «ТЕСТ-Д3 USB»

     Вместе с модернизированным блоком диагностики поставляется новое программное обеспечение и сконвертированные для нового ПО тесты.
     В качестве персонального компьютера может использоваться ноутбук или любой другой компьютер, имеющий минимальную конфигурацию: процессор Pentium III, частота процессора 1 гГц, память 256 Мбайт, монитор SVGA,манипулятор MOUSE, три свободных порта USB.
Модернизация диагностического комплекса ТДК3 возможна только по варианту 1. Модернизации системы диагностики ТЕСТ-Д, в состав блока диагностики которых  не вхо-дят устройства «VI-зонд» и «ВТЦМ-32» возможна как по варианту 1, так и по варианту 2. Если в состав блока диагностики входят устройства «VI-зонд» и «ВТЦМ-32», то модерни-зация такой системы диагностики возможна только по 2 варианту.
    В обоих вариан-тах модернизации в комплект поставки по желанию заказчика могут быть включены ноут-бук или стационарный компьютер.  По отдельному договору возможно выполнение работ по модернизации на предпри-ятии заказчика.
