Диагностика и ремонт электронных устройств с помощью системы диагностики "ТЕСТ-Д"
Для создания диагностических и ремонтных стендов в комплекте с системой диагностик "ТЕСТ-Д" поставляются аппаратно-программные комплекты (АПК) в состав которых входят:
Комплект адаптеров подключения, которые
обеспечивают подачу питания на объект контроля и его связь с функциональным тестером или другим диагностическим прибором. В некоторых случаях адаптеры осуществляют преобразование сигналов как воздействующих на объект, так и принимаемых с объекта.
Библиотеки диагностических тестов.
Все поставляемые диагностические тесты на электронные устройства открыты для пользователя. Их можно дорабатывать, изменять, дополнять комментариями, для чего имеется специальный редактор тестов.
|
Наименование |
Перечень адаптеров |
Перечень тестируемых плат |
|
|
|
1. УЧПУ 2С42, 2Р22, 2У22 |
|
 |
Адаптер "2С42.01"
Адаптер "2С42.02"
Адаптер входных плат
|
SB004, SB010, SB045, SB046, SB054, SB058, SB059, SB069, SB075, SB234, SB440, SB441, SB442, SB443, SB445, SB447, SB448, SB449, SB451, SB452, SB454, SB457, SB463, SB464, SB465, SB466, SB475, SB476, SB775, SB775, SB780, SB781, SB782, SB783, SB893, SB900 и др. |
|
|
|
2. Микро-ЭВМ МС1201, Электроника 60 |
|
 |
Адаптер "МС1201" |
MC1201, ПРЦ- М2, SB067, SB754, SB820, SB884, SB935, SB978, SB-MEM, SB-ROM |
|
|
|
3. УЧПУ "Электроника НЦ-31" |
|
 |
Адаптер "НЦ31"
Адаптер "КЭ-ХТ3"
Жгут "КЭ-КИП-3500"
Жгут "ПРЦ1" Жгут "ПРЦ2"
Жгут "9214 - ХТ4"
Адаптер каналов ввода "9214 - ХТ3" |
ПРЦ, ОЗУ 3500, АМТ, АМТ-01, КЭ, КИП, КП, ОЗУ-ВП, ПО 9214 |
|
|
|
4. УЧПУ "MC2109" |
|
 |
Адаптер "НЦ31"
Адаптер "БФОС-Х1"
Адаптер "БФОС-Х2"
Адаптер каналов ввода "БФОС-Х4"
Жгут "БФОС-Х5"
Жгут "БОС-Х3"
Жгут "ПРЦ1"
Жгут "ПРЦ2" |
ПРЦ, БЗВ, БФОС,
БОС, УУ, КВП |
|
|
|
5. УЧПУ "FMS-3000" |
|
 |
Адаптер ISA
Адаптер каналов ввода
Жгут UNIO |
платы
:
ЦАП, оцифровки,
входов, выходов |
|
|
|
6. УЧПУ "MC2101", "MC2106", "НЦ80" |
|
 |
Адаптер MC2101
Адаптер <ВЧС-ХТ3>
Адаптер каналов ввода <9212-ХТ3>
Адаптер каналов ТЛГ <ВЧС-ХТ4> Жгут каналов ввода <9212-ХТ4>
Жгут каналов ФИД <9213-ХТ3> |
ВЧС, ОЗУ 3100,
9213, 9212 |
|
|
|
7. УЧПУ "2Р32М" |
|
 |
Адаптер 2Р32М
Переходные жгуты |
5.103.214-04
5.109.717-09
5.109.779-02
5.109.918
5.109.758-04
5.106.225
5.106.226
5.008.023
5.035.219
2.087.455-07
2.390.314 |
|
|
|
8. УЧПУ "CNC 600" |
|
 |

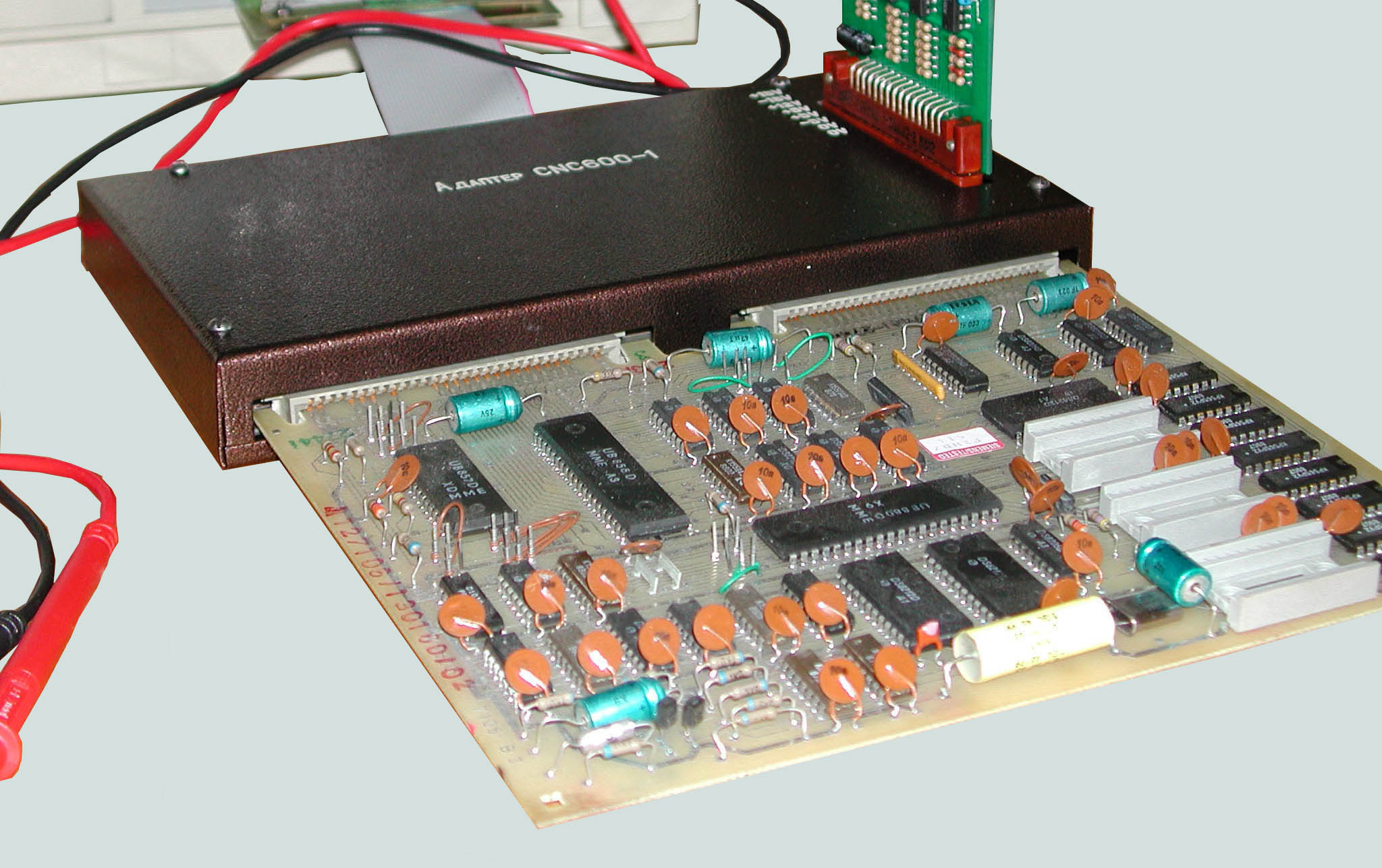

Адаптер CNC600
Плата регенерации
Адаптер "Панель управления 1"
Адаптер "Панель управления 2"
Адаптер "Кабельный интерфейсный"
Адаптер "AS - ANA" |
413661-2sp2, 14210-7sp2,
ЦАП
(413927-4sp2), 413778,
СМО
S RAM (414341-7sp1), K2521, 413815-9sp1,K3525 ( DRAM), 423607-4sp1( ROM), 413827 - 4sp1, 413784-2sp2, 13626-8sp2, 413776-2sp1, 13624-1 sp2, 414163 -0SP1, AS - ANA, 413742 - 0SP2 |
|
|
|
9. Контроллер "Микродат". |
|
 |
Адаптер "Микродат "
Адаптер "M839"
Адаптер "MC34-35"
Адаптер ввода "MC34" |
94.209, 94.208
94.256, 60.835
MC34.08, MC35.08 |
|
|
|
10. Электропривод "Размер 2М-5-2" |
|
 |
Адаптер "Размер2М-5-2"
Адаптер платы "АП3"
Адаптер платы "ФИ8"
Адаптер платы "РС2"
Адаптер платы "РТ6" |
АП3, ФИ8,
РС2, РТ6 |
|
|
|
11. Электропривод "Размер 2М-5-21" |
|
 |
Адаптер "Размер 2М-5-21"
Адаптер платы "АП5"
Адаптер "ФИ11", ФИ12,"ИС4"
Адаптер "РС3", "ЗТ4", РС14
Адаптер плат "РТ8", "РТ9"
Адаптер платы "АГ5" |
АП5, ФИ11
ФИ12, РС14
ИС4, РС3
ЗТ4, РТ8
РТ9, АГ5
|
|
|
|
12. Электропривод «Размер 2М-5-21/11»
|
|
 |
Адаптер "Размер 2М-5-21/11"
Адаптер платы "ДОС2"
Адаптер плат "РГП1", "РПП1"
Адаптер плат "АГП1"
Адаптер плат "ИСП7"
Адаптер платы "ИС15"
Адаптер платы "УТ6" |
ДОС2
АГП1
ИСП7
ИС15
РГП1
РПП1
УТ6 |
|
|
|
13. Электропривода "КЕМРОН", "КЕМТОК" ,"КЕМТОК-M", "КЕМТОP", "КЕМPOC", "КЕМEK", "APENA" |
|
 |
Универсальный адаптер АЭП-01
Комплект переходных плат на каждую тестируемую плату
|
КЕМРОН- 3 платы
КЕМТОК- 2 платы
КЕМТОК-М- 2 платы
КЕМЕК- 2 платы
КЕМТОР- 2 платы
КЕМРОС- 2 платы
АПЕНА /B- 2 платы
АПЕНА /C- 1 плата |
|
|
|
14. Электропривода «Mezomatic-K», «Mezomatic-V» |
|
 |
Универсальный адаптер АЭП-01
Комплект переходных плат на каждую тестируемую плату
|
Регулятор -01А
Генератор А-02
Регулятор скорости А10
Регулятор тока А11
Генератор А12-01
Регулятор А14 |
|
|
|
15. Электропривода ЭТУ3601Ш (П, С), ЭК3М, ЭТУ3601Д |
|
 |
Универсальный адаптер АЭП-01
Комплект переходных плат на каждую тестируемую плату
|
Платы П1 и П2 каждого электропривода |
|
|
|
16. Электропривода "ЭТУ2-2", "ЭПУ1-2", "ЭПУ2-2" |
|
 |
Универсальный адаптер "ЭПУ-ЭТУ"
Комплект переходных плат на каждую тестируемую плату
|
ПУ1, ПУ3,
БС3003
N
1, БС3403N2 , БС3203
N
2
БУ1, БУ2 |
|
|
|
17. Вентильный электропривод "ЭПБ2" |
|
 |
Универсальный адаптер "ЭПУ-ЭТУ"
Комплект переходных плат на каждую тестируемую плату
|
Блок БУ1
Блок БУ2 |
|
|
|
18. Транзисторный электропривод «BOSCH TR40-170V» |
|
 |
Универсальный адаптер "ЭПУ-ЭТУ"
Комплект переходных плат на каждую тестируемую плату
|
Плата управления
(2 варианта) |
|
|
|
19.
Контроллер управления прессами и ножницами (Я9101, Я9102) |
|
 |
Адаптер универсальный
“УМС-90”
Комплект переходных плат на каждую тестируемую плату
|
БУМ
БУМ1
БС
БКС |
|
|
|
20.
Контроллер электроавтоматики для станков 16К20Т1, 16А20Ф3С39 |
|
 |
Адаптер универсальный
“УМС-90”
Комплект переходных плат на каждую тестируемую плату |
Контроллер (2 варианта) |
|
|
21. УЧПУ ХШ-9-11 |
|
 |
Адаптер универсальный
“УМС-90”
Комплект переходных плат на каждую тестируемую плату |
11 плат |
|
|
2
2. Круговые оптические датчики |
|
 |
Адаптер "ROD-16" |
Тесты на датчики:
ВЕ178
ЛИР
ROD |
|
|
|
23. АТС "КВАНТ" |
|
 |
Адаптер "Квант"
Плата регенерации
Жгуты-перемычки |
АЛУ, СЗУ, СЗУ 1
ДВК, ДВК-1, ДМО
КВВ 1, КВВ 2, КВВ 3
КВВ 4, МП 32, НМП 1
НЗТ, ПИН, ППУ
СДВ, УМО, УПДД
УСК, МПП, ФАТ |
|
